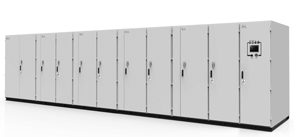

超大功率負載-HD5X

HD5X高壓超大功率變頻器產品針對西氣東輸、LNG、燃氣輪機軟啟動等大功率電機應用，電機的電壓高，系統采用H橋級聯型方案，同時電機功率大，單元內部采用兩只3.3kV-1.5kA IGBT并聯，每相由4個單元級聯，一共有12個單元組成。

HD5X整流側采用6脈波二極管整流方式，形成準36脈波整流。母線電容采用長壽命薄膜電容器，預充方式采用高壓側串聯電阻方案，逆變側采用成熟的兩電平電路?？刂葡到y(tǒng)分兩級，主控板負責運算處理，控制電機以及外圍電路的通訊，包括和用戶的通訊，單元控制板負責單元內部短路、過壓、過流等故障監控，同時負責IGBT的驅動。單元控制電源通過電源板從直流側取，給控制板，采樣板等電路供電。主控電源使用客戶的低壓電源?？紤]維護方便，整流橋，逆變橋臂，控制系統均采用模塊化設計。
